    Мост Большой Бельт — висячий мост в Дании, третий в мире по длине пролета. Пересекает одноименный пролив и соединяет острова Фюн и Зеландия.

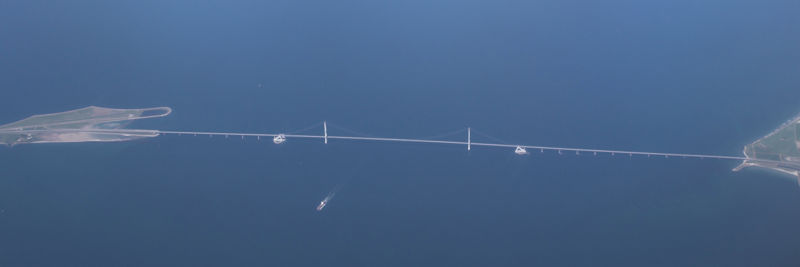

    Фото 1, Мост Большой Бельт, Дания



    Мост Большой Бельт

    Официальное название                  Storebæltsforbindelsen

    Область применения                      Автомобильный, Железнодорожный

    Пересекает                                     Пролив Большой Бельт

    Место расположения                      Острова Фюн, Зеландия, Дания

    Тип конструкции                             Висячий мост

    Основной пролёт                            1 624 м

    Общая длина                                  6 790 м

    Ширина моста                                31 м

    Дата открытия                               14 июня 1998

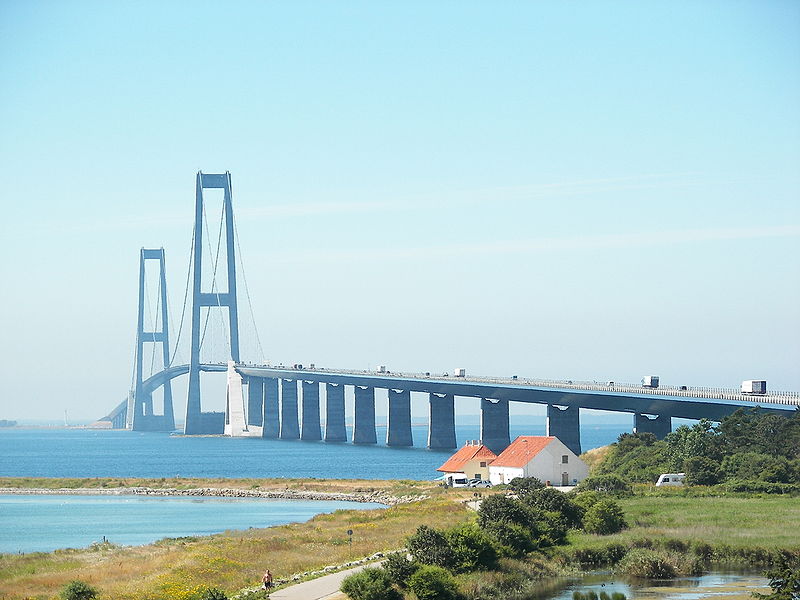

    Фото 2, Мост Большой Бельт, Дания



    Конструкция

    Вся 18-километровая транспортная система состоит из висячего моста и железнодорожного тоннеля на востоке, промежуточного острова Спрогё, и автомобильно-железнодорожного моста на западе. Автомобильное движение четырехполосное, железнодорожное - двухпутное.

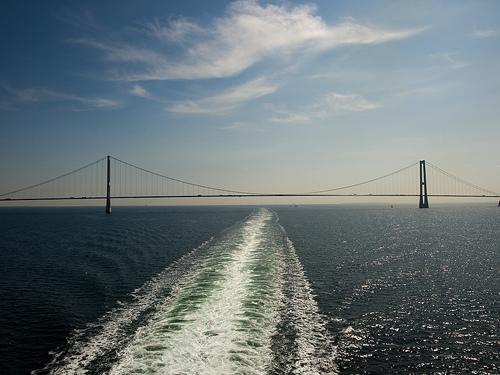

    Фото 3, Мост Большой Бельт, Дания



    Восточный мост

    Два виадука Восточного моста (к востоку и западу от подвесного) имеют соответственно длину 2800 и 1700 м. Главная часть представлена подвесным мостом с центральным пролетом в 1624 м и двумя боковыми пролетами по 585 м, высота пролета — 57 м. Пилоны выполнены из железобетона, а настил из стали. Пилоны поднимаются на 280 м над уровнем моря и состоят из двух пустотелых конусообразных колонн, соединенных двумя траверсами. Деформация жесткой секции колонн едва заметна в верхней части и более отчетливо прорисовывается под дорожным настилом. Таким образом удалось сочетать должный эстетический облик с техническими требованиями по гашению напряжений, испытываемых конструкцией под воздействием силы ветра. Особое внимание было уделено внешнему виду креплений подвесных тросов: чтобы они не выглядели слишком хрупкими на фоне общей массы конструкции, соответствующие блоки были поделены на отдельные треугольные секции.

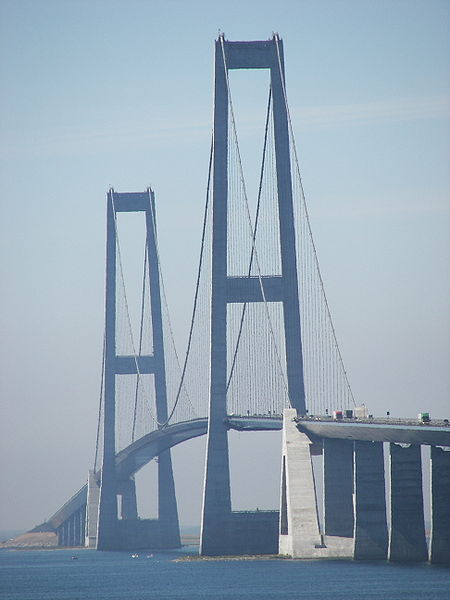

    Фото 4, Мост Большой Бельт, Дания



    Западный мост

    Западный мост представляет собой два прилегающих виадука длинной 6611 м. и пролетом 18 м.,по северной части идет железнодорожное, по южной - автомобильное движение.

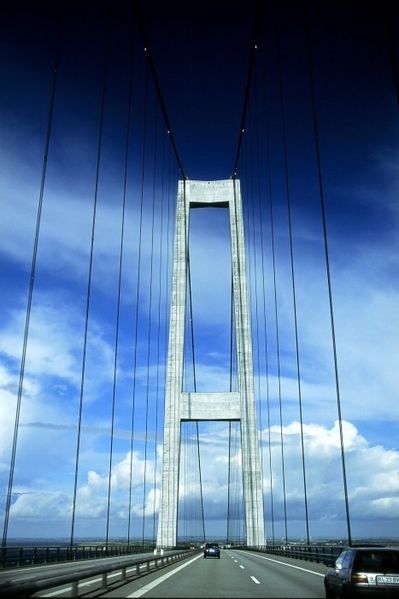

    Фото 5, Мост Большой Бельт, Дания



    Тоннель

    Железнодорожный тоннель имеет длинну 8024 м. и максимальной глубину 75 м. И идет параллельно восточному мосту.



    Фото 6, Мост Большой Бельт, Дания
